耐碱浇注料的配比特点-kb88凯时官网下载

发布时间：2016/9/29 17:18:22

　　耐碱耐火浇注料属于硅酸铝系偏酸性耐火浇注料，能抵抗碱金属氧化物（如k2o和na2o）侵蚀。在1250℃温度下表面形 成结皮抗侵蚀保护层。可有效阻止高温下水泥窑料中碱性气流及物料对浇注体的侵蚀及渗透。

　　该类浇注料分为重质和轻质两种，具有良好的高温性能和耐碱侵蚀性能

　　耐碱浇注料其组分及配比决定了它的耐高温性和抗腐蚀性，想购买耐碱浇注料一定要清楚耐碱浇注料其组分及配比。

　　常规耐碱浇注料制作工艺及配比特点：

　　耐碱耐火浇注料采用电熔刚玉、锆刚玉、镁砂、镁铝尖晶石、铬矿和锆英石等材料作耐火骨料和粉料，用铝酸盐水泥 和外加剂配制浇注料，制成坩埚，装入k2co3，在1200 ℃，8h下进行焙烧，以资评定耐碱性。

　　当水泥和al2o3 粉相同时，其料的耐碱性能以电熔尖晶石为推荐，电熔镁砂、铬矿、电熔刚玉和锆刚玉，则依次递降 ；当用尖晶石作骨料并掺加5%~7%的锆英石粉时，耐碱性推荐。其损毁方式以熔蚀为主。

　　重质耐碱耐火浇注料系用镁铝尖晶石和矾土熟料等材料作耐火骨料和粉料，并掺加al2o3 粉；

　　轻质耐碱耐火浇注料采用低铝黏土质轻骨料，如页岩陶粒等。两种浇注料的结合剂为ca-70水泥和ca-50水泥，同时掺 加抗碱剂和超微粉等。

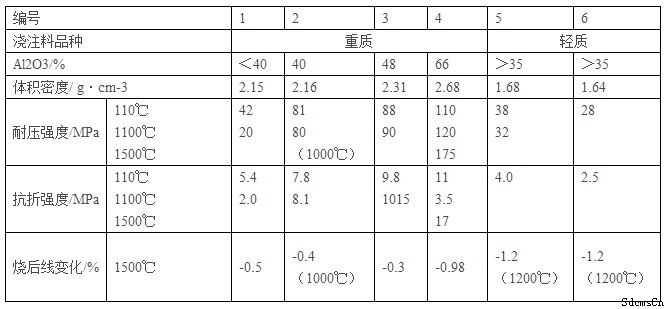

　　耐碱浇注料相关理化指标：

　　表中编号1和编号2 的cao含量为1.39%，系低水泥耐火浇注料，除用于碱侵蚀的部位外，也可用于其他高温部位。

　　耐碱浇注料的组成同普通铝酸钙水泥结合的浇注料相似，因其具有良好的抗碱性气体、抵抗熔渣的侵蚀能力，使用寿 命长。该材料主要用于窑门罩、分解炉、预热器系统、管道系统等及其他工业窑炉内衬。
